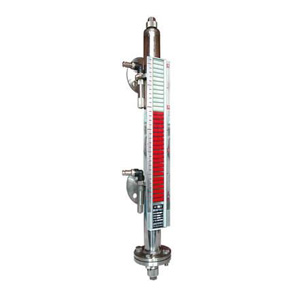

磁翻板雙色液位計
一、磁翻轉液位計工作原理及用途
?????
UHC型磁翻轉雙色液位計是以磁性浮子為感測元件，并通過磁性浮子與顯示色柱中磁性體的磁耦合作用，反映被測液位或界面的測量儀表。
UHC型磁翻轉雙色液位計應用連通管原理，保證被測容器與測量管體間的液位相等，當測量管中的浮子隨被測液位等量變化，浮子中的磁性體與顯示板上顯示色柱中的磁性體作用，使色柱翻轉，白色表示無液，紅色表示為有液，以達到就地顯示液位的數值。
?????
就地顯示的磁翻轉雙色液位計具有顯示直觀、醒目、視角寬，結構緊湊合理，安全可靠，無“跑、冒、滴、漏”現象，維護量小，維修費用低等優點，且其指示功能無須另外供電，即使電力供應發生故障，液位觀測也不會受到影響，是理想的液位檢測儀表。
?????
若配置UR型電阻液位傳感器，或UB型電阻—電流液位變送器和（二次）顯示儀表，可以完成電動遠傳，并輸出4～20mA（或0～10mA）的標準信號，以配合記錄儀表，或工業控制計算機聯網。
?????
為適應不同的工況環境，本廠的磁翻轉雙色液位計有側裝型、地罐頂裝型、保溫型（蒸汽保溫夾套、電保溫）、鍋爐專用型、防腐型（玻璃鋼、ABS、UPVC、鈦材）等九種形式的儀表，以滿足廣大用戶的需要。
二、磁翻轉液位計技術參數
?????
1、測量范圍：0-15000mm
在此范圍內按《HG/T 2742-1995磁性浮子式液位計技術條件》分為，500，800，1100，1400，1700，2000，2500，3000，3500，4000，4500，5000，5500，6000，7000，9000，12000mm17種，對非標液位罐的測量范圍由用戶自選。
?????
2、測量精度：≤±5mm
?????
3、介質壓力：1.0，1.6，2.5，4.0，6.4，10.0，16.0Mpa
?????
4、介質溫度：-40℃-450℃
?????
5、介質粘度：≤10-4 m2 /S
?????
6、介質比重：≥0.55，≤4.0 g/ cm3
?????
7、管體材質：1Cr18N9Ti，TA2（Ti鈦）
?????
8、法 蘭：側法蘭DN20，DN25，底法蘭DN40，罐頂法蘭DN100。
?????
9、頂裝式液位計，其介質工作壓力：1.6~2.5Mpa
?????
10、蒸汽伴熱保溫夾套式液位計，其伴熱管法蘭為：DN15，PN1.6Mpa 伴熱蒸汽壓力為：≤0.6Mpa
?????
11、電加熱保溫式液位計，其工作電壓為：AC，220V，50Hz 本產品出廠時，配備有防爆接線盒。
?????
12、玻璃鋼防腐式液位計的材質，全部用玻璃鋼制造。
測量范圍：0~2000mm 工作壓力：≤0.6Mpa 工作溫度：-50℃~120℃
?????
13、界面計式儀表要求兩種液體比重差＞0.2g/cm3
?????
14、排污閥：（Q11f-15PC1/2″）內螺紋管式球閥
放氣孔：GZ1/2″ 管堵頭
三、磁翻轉液位計分類
?????
1、側裝式：
?????
2、頂裝式：
|
|
|
